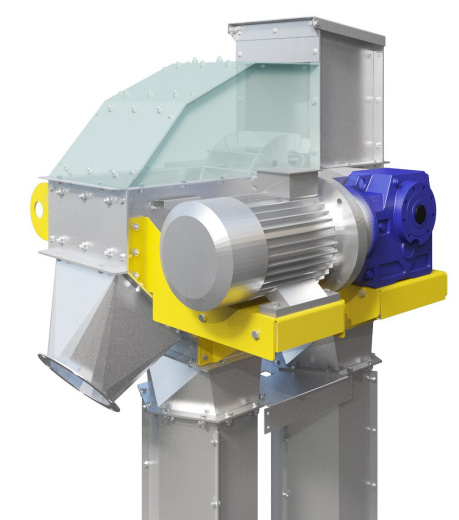

Нория зерновая ковшовая
Тип нории, её производительность определяется в зависимости от потребностей элеватора. Максимальная высота подъёма сырья до 60 м.
Фактическая высота нории — это расстояние от места загрузки сыпучего материала до места её выгрузки.
Все нории выполнены из оцинкованной стали, болтовые соединения всех элементов, пластиковые либо металлические ковши на выбор. Мотор редуктор с гибким соединением. В базовой комплектации нории установлены защитные пластины от изнашивания в голове и башмаке.В комплект нории входит лента российского производства, качество которой соответствует ГОСТу.
- При изготовлении нории используются болтовые соединения всех элементов корпуса, что очень удобно в монтаже.
- Удобный контроль положения ленты во время работы нории с помощью смотрового окна.

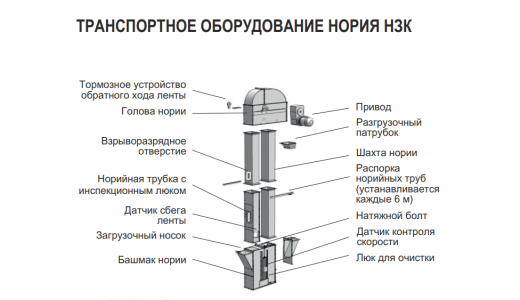

- Все нории могут быть дооснащены частотным преобразователем, датчиком схода ленты, датчиком подпора и датчиком контроля скорости, взрыворазрядным устройством, тормозным устройством обратного хода ленты.
- Соединение вала приводного барабана и вала мотор-редуктора с помощью муфты. Это способствует долгой работе подшипников вала колеса, а также за счет такого соединения достигается минимальная осевая нагрузка на вал колеса от мотор-редуктора. В базовую комплектацию норий 100 и 175 входит тормоз обратного хода. Для норий 50 - опционное.
- Гарантийное и сервисное обслуживание.
|

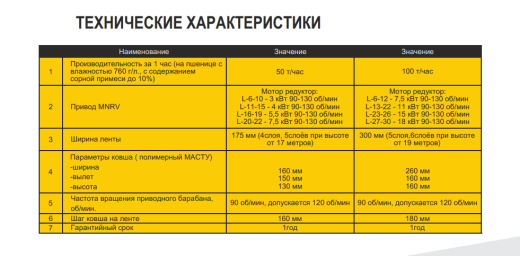

Производительность* |
50 тонн в час |
100 тонн в час |
175 тонн в час |
|
Голова ковшового элеватора |
2.0 |
3.0 |
4.0 |
|
Башмак ковшового элеватора |
2.0 |
3.0 |
4.0 |
|
Несущие элементы (голова, башмак) |
3.0 |
4.0-6.0 |
6.0-8.0 |
|
Шахта |
2.0 |
2.0 |
2.0 |
|
Ширина ленты |
220 мм. (5 слоев) |
300 мм. (6 слоев) |
400 мм. (6 слоев) |
|
Ковши (пластик) |
215*110*155 |
260*160*150 |
390*185*175 |
|
Расстояние между креплениями ковшей по линии болтов (мм.) |
200 |
185 |
250 |
|
Мотор редуктор: |
|||
|
Мотор-редуктор «VRC» (мощность двигателя зависит от высоты шахты) |
До 12,5м – 4кВт От 12,5м –до 18,75 м 5,5 кВт От 18,75м.- до 30м– 7.5кВт Более 30м. индивидуально. |
До 10 м – 7,5 кВт От 10 м. – до 24 – 11 кВт От 24м. – до 32 м. – 15 кВт. Более 32 м. – индивидуально. |
До 10 м – 15кВт. От 10м – до 26 м. – 22кВт. От 26 м. – до 36 м. – 30 кВт. Более 36 м. - индивидуально |
|
Номинальные обороты на выходном валу редуктора * |
128 |
112 |
82 |
|
Питание |
380 В. (3 фазы) |
380 В. (3 фазы) |
380 В. (3 фазы) |
|
Объем ковша (литров) |
2 |
3 |
6 |
|
Длина приводного колеса |
1243.44 мм. (1.24 м.) |
1538.6 мм. (1.53м) |
2041 мм. (2,04 м.) |
|
Материал корпуса нории |
Оцинкованная сталь (гост) |
Оцинкованная сталь (гост) |
Оцинкованная сталь (гост) |
|
Диаметр загрузной и выгрузной горловины |
200 мм. |
300 мм. |
300 мм. |
|
Производительность, т/ч
|
50-100 |
