Триерный блок ТБ-7 для очистки зерна
Блок триерный ТБ-7, предназначен для выделения примесей, отличающихся от зерен основной культуры длиной. Примесь делится на короткую (куколь, гречишка, дробленое зерно) и длинную (овсюг, солома, стебельки).
Блок триерный:
1. Выделяет как короткую, так и длинную примесь.
2. Выделяет короткую (куколеотборники), и длинную примесь (овсюгоотборники).
3. Осуществляют очистку материала, прошедшего предварительную и первичную очистку на воздушно-решетных машинах.
4. Применяют в зерноочистительных агрегатах типа ЗАВ-20, ЗАВ-40.
5. Работает от сети переменного тока частотой 50 Гц напряжением 380 В.
Режим работы - продолжительный (8-24 ч/ сутки).
Внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3.
Устройство и работа блоков триерных ТБ-7

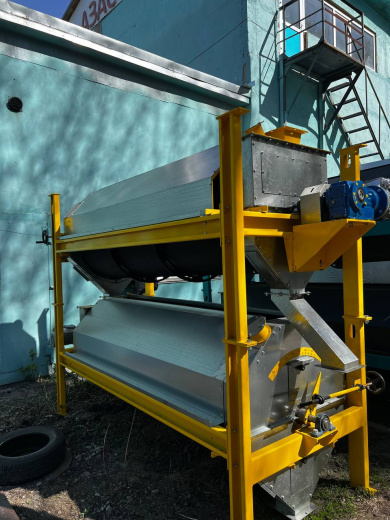

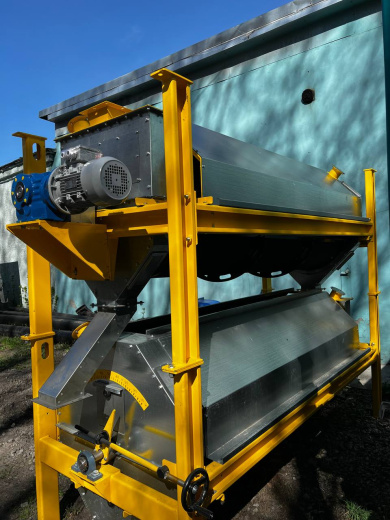

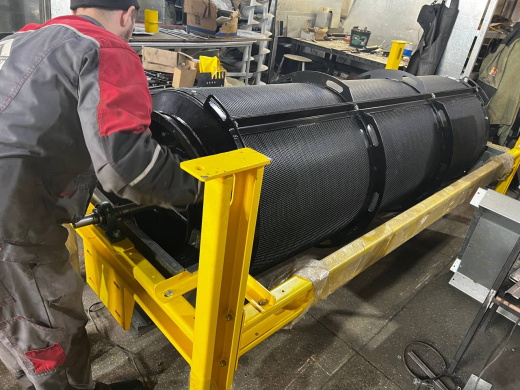

Блок триерный ТБ-7 состоит из двух расположенных друг над другом триеров: нижнего триера овсюгоотборника ТД-7(2) и верхнего триера куколеотборника ТК-7 (1), имеющих автономный привод.

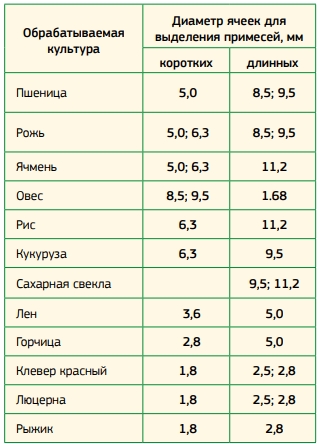

Верхний триер ТК-7 развернут на 180° по отношению к нижнему ТД-7 таким образом, что патрубок (3) выхода материала соединяется с крышкой приемника нижнего триера ТД-7. Такая компоновка блока дает возможность работать по последовательной схеме очистки: сначала отбираются короткие примеси, затем длинные. Принцип действия основан на разделении сортируемого материала по длине. Для этой цели служит ячейка триерной поверхности, имеющая круглую форму в плане и форму прямоугольной трапеции в сечении: с наклонной передней стенкой, вертикальной задней стенкой и дном. Ячейка имеет несколько типоразмеров с различными диаметрами и высотой. Подбор триерных поверхностей по диаметру ячейки в зависимости от обрабатываемой культуры приведен в таблице:
