Назначение триерных блоков в зерноочистке
Триерные блоки применяются в тех случаях, когда после первичной очистки требуется разделить зерновую массу по длине включений. Такие примеси, как овсюг, куколь, стебельки и дробленые частицы, не всегда удаляются воздушно-решетными машинами, поэтому окончательное формирование чистой фракции выполняют именно триеры. От их точности напрямую зависит питательная ценность комбикормов и устойчивость зерна к длительному хранению.
Практически значимые особенности конструкции
В условиях реального хозяйства оборудование ценят за стабильность работы и удобство эксплуатации. На практике особенно важны следующие характеристики:
- низкие потери основной фракции при сортировке;
- доступ к рабочим полотнам и возможность их оперативной замены;
- умеренное энергопотребление;
- эффективность очистки свыше 75%;
- простая механика, удобная для регулярного обслуживания;
- возможность работы каждого цилиндра отдельно.
Эти особенности позволяют включать триеры в состав стандартных зерноочистительных линий и автономных участков без усложнения общей технологической схемы.
Логика разделения зерновой массы в триере
Процесс очистки основан на различии длины частиц и их способности удерживаться в ячейках цилиндра. Технологическая схема работы выглядит следующим образом:
- Материал поступает в бункер и равномерно подаётся на поверхность первого цилиндра, где отделяются короткие включения.
- Частицы, подходящие по размеру ячейки, удерживаются вращением и выгружаются в отдельный желоб.
- Оставшаяся масса поступает в нижнюю часть блока, где выделяются длинные примеси.
- Основная фракция, удержанная цилиндром, направляется в зону выгрузки.
- Разрыхлитель распределяет массу по поверхности, предотвращая уплотнение и обеспечивая равномерное прохождение.
Такой принцип позволяет разделять зерно без травмирования и получать чётко разделённые фракции.
Назначение триерного блока ТБ-7
ТБ-7 используется для выделения как коротких примесей (куколь, гречишка, дроблёные зерна), так и длинных включений (овсюг, солома, стебельки).
- работа по короткой и по длинной примеси;
- использование в роли куколеотборника или овсюгоотборника;
- очистка материала после воздушно-решётных машин;
- включение в агрегаты ЗАВ-20 и ЗАВ-40;
- питание от сети 380 В, 50 Гц;
- непрерывный режим работы от 8 до 24 часов.
Условия эксплуатации предполагают неагрессивную, невзрывоопасную среду с запылённостью до 10 мг/м³, что соответствует большинству зерноочистительных помещений.

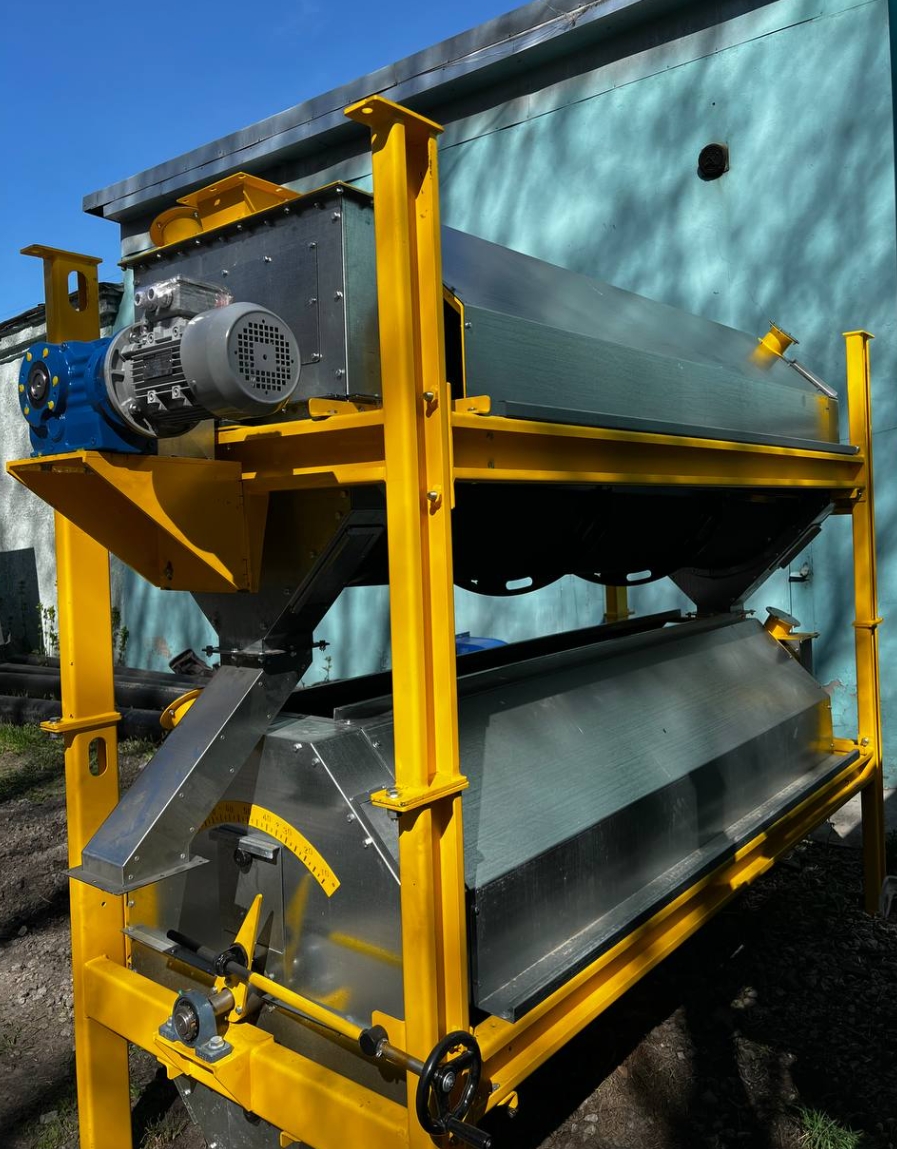

Компоновка и работа узлов ТБ-7
Триерный блок состоит из двух цилиндров, установленных вертикально один над другим:
- верхний — ТК-7, предназначен для отбора коротких примесей;
- нижний — ТД-7, выполняет выделение длинных включений.
Каждый цилиндр имеет собственный привод. Верхний цилиндр развернут относительно нижнего на 180°, а его выходной патрубок соединён с крышкой приёмника ТД-7. Благодаря этому зерновая масса проходит последовательную двухступенчатую очистку.
Рабочие ячейки имеют круглую форму в плане и трапецеидальный профиль с наклонной передней и вертикальной задней стенкой. Серия типоразмеров позволяет подбирать цилиндры в зависимости от культуры и требуемой точности отделения.
Заключение
Триерные блоки позволяют получать стабильный и прогнозируемый результат при разделении зерна по длине включений. Они являются обязательным звеном для хозяйств, работающих с большими объёмами и высокими требованиями к чистоте продукции.
ТБ-7 отличается предсказуемой работой, простой конструкцией и возможностью продолжительной эксплуатации, что делает его удобным и надёжным элементом в составе промышленных зерноочистительных линий.
